درایر تبریدی چیست؟

درایر دومنیک هانتر

هوای فشرده همراه با رطوبت باعث آلودگی و ضرر به دستگاههای کارخانه و یا دستگاهی پنوماتیکی که با کمپرسور هوا کار میکنند می شود. این دستگاه ها در مقابل کمپرسور نصب شده و با کاهش دمای هوای ورودی موجب جدا شدن ذرات آب و رطوبت از هوا می شوند.

درایر دومنیک هانتر

درایر دومنیک هانتر

مزایای استفاده از دستگاه درایر تبریدی

همانطور که در بالا اشاره شد دستگاه درایر تبریدی دارای کاربرد های بسیار زیادی در صنعت می باشد و استفاده از آن ها مزایای بسیار زیادی را برای صاحبان کارخانه ها و مشاغل به همراه خواهد داشت که در ادامه به برخی از آن ها اشاره خواهیم کرد.

• مهم ترین مزیت استفاده از دستگاه درایر تبریدی که در متن نیز چندین بار به ان اشاره شده، جدا کردن رطوبت و ناخالصی از هوای وارد شده به سالن می باشد. همه از اثرات منفی رطوبت بر وسیله های فلزی و مواد غذایی آگاه هستند پس جلوگیری از ورود رطوبت و همچنین دیگر ناخالصی ها برای صنایع بسیار با اهمیت است.

• با جلوگیری از ورود ناخالصی و رطوبت، دستگاه درایر تبریدی موجب افزایش طول عمر دیگر دستگاه ها شده و در صورت استفاده در سردخانه ها و مراکز تولید مواد غذایی نیز طول عمر بیشتری خواهند داشت.

• دستگاه درایر تبریدی در کنار بالا بردن طول عمر دیگر دستگاه ها و محصولات هزینه ها را نیز کاهش می دهد و موجب صرفه جویی در هزینه های مقابله با اکسیده شدن و خوردگی قطعات می شود.

• این دستگاه ها برای نصب به فضای زیادی نیاز ندارند و فقط کافی است کمی کمپرسور را عقب تر از مکان اصلی نصب کرده و دستگاه درایر تبریدی را در مقابل آن قرار دهید.

درایر دومنیک هانتر

درایر دومنیک هانتر

کاربرد درایر تبریدی

درایر دومنیک هانتر :

 دستگاه درایر تبریدی با از بین بردن رطوبت و کاهش دمای هوای حاصله از کمپرسور موجب ورود هوای مناسب می شود.

 دستگاه درایر تبریدی دارای سیستم عملکرد بسیار ساده ای می باشد.

 این دستگاه ها به عنوان یک مبدل بین کمپرسور و قسمت ورودی هوا به سالن نصب می شوند و هوای وارد شده به سالن را تصفیه می کنند.

– برای تمامی دستگاه ها هوای دارای رطوبت به مانند سم می ماند. رطوبت هوا و ذرات آب موجود در آن باعث خورده شدن قطعات فلزی و کاهش طول عمر آن ها می شوند.

 از طرف دیگر در کارخانه های مواد غذایی و یا سردخانه ها ورود آب و رطوبت باعث فاسد شدن غذا ها و میوه ها می شود و به همین علت استفاده از دستگاه درایر تبریدی بسیار ضروری است.
 به طور کلی دستگاه درایر تبریدی در تمامی مکان هایی که از سیستم کمپرسور هوا برای تهویه هوا استفاده می کنند کاربردی است.

درایر دومنیک هانتر

درایر دومنیک هانتر

ویژگی هایی درایر تبریدی

درایر دومنیک هانتر

یکی از پارامترهای مهم در صنعت پنوماتیک، بحث کیفیت هوای فشرده مورد استفاده در خط تولید است. صنایع جهت کاهش هزینه های ناشی از اثرات مخرب رطوبت هوای فشرده از سیستم های خشک کن هوای فشرده (درایر) استفاده می کنند.

از عمده اثرات مخرب رطوبت در سیستم هوای فشرده می توان به موارد ذیل اشاره کرد: ایجاد رسوب در خطوط لوله هوای فشرده، خوردگی در خطوط لوله و تجهیزات پنوماتیک، افزایش هزینه های تعمیرات قطعات و تجهیزات پنوماتیکی (جکها -اتصالات پنوماتیکی-شیرالات و…)، ایجاد خطا در اندازه گیری تجهیزات ابزار دقیق ،کاهش کیفیت در تولیدات و نهایتا افزایش هزینه های ناشی از وجود رطوبت در سیستم هوای فشرده می گردد.

خشک بودن هوای فشرده ی مورد استفاده در صنایع یکی از موارد بسیار با اهمیت برای حفاظت از سامانه ی هوای فشرده به شمار می رود همواره هوای محیط که به درون کمپرسور دمیده می شود دارای رطوبت می باشد. میزان این رطوبت اغلب به پارامتر دما بستگی دارد به طوری که هر چه دما بیشتر باشد مقدار رطوبت بیشتری در هوا دیده می شود. هنگامی که هوای فشرده خنک باشد، این رطوبت بیشتر شده و ممکن است آسیب جدی به سامانه ی توزیع و انتقال هوا و سایر تجهیزات وارد کند.

بنابراین به منظور دستیابی یه یک هوای کاملاً خشک میعانات باید جدا و حذف شوند خشک کردن ایران پمپی به این معنی است که هوای فشرده شده، خنک می‌شود و بدین طریق مقدار آب زیادی تقطیر شده و می‌تواند جدا شود. بعد از خنک کاری هوا و تقطیر آب، هوای متراکم به اندازه دمای محیط گرما داده شده، به طوریکه عمل تقطیر در بیرون سیستم لوله صورت نگیرد.

اصول کار درایر ها به این گونه است که هوای فشرده مرطوب ابتدا وارد یک مبدل حرارتی می شود. هوای گرم ورودی بر اثر مجاورت با هوای سردی که می خواهد از درایر خارج شود تا حدودی خنک می شود و سپس هوا وارد اواپراتور می شود، بخار موجود در هوا به مایع تبدیل می گردد.

درایر دومنیک هانتر

درایر دومنیک هانتر

نصب و راه اندازی درایر تبریدی

درایر دومنیک هانتر

ظرفیت درایر تبریدی کمپرسور باید متناسب با ظرفیت کمپرسور باشد
انتخاب محیط مناسب و سرپوشیده و دور از تابش نور خورشید مستقیم و دارای هوای پاک و بدون گرد و غبار و خشک
لوله کشی متناسب با هوای خروجی و ظرفیت کمپرسور
قراردادن درایر تبریدی در دمای محیط متعادل
جلوگیری از واژگون شدن و خم شدن زمان تخلیه بار
سرویس دوره ای

پیش از تهیه دستگاه درایر تبریدی باید نکاتی را در نظر بگیرید تا بتوانید بهترین مدل را انتخاب نمایید.

• ماکسیمم فشار. فشار حداکثر درایر باید بالاتر از ماکسیم فشار کمپرسور باشد تا درایر بتواند هوا را به داخل خود کشیده و رطوبت آن را جدا کند.

• ماکسیمم جریان. حداکثر جریان قابل عبور از درایر باید بالاتر از ماکسیمم جریانی باشد که کمپرسور تولید می کند. اگر حجم درایر کوچک تر از حجم هوای تولیدی کمپرسور باشد، درایر دچار افت فشار شدیدی خواهد شد.

• دمای ورودی. دستگاه درایر تبریدی دارای یک ماکسیمم دمای دمای ورودی است که اگر دما از این میزان بیشتر شود به قطعات داخلی درایر صدمه وارد شده و درایر نمی تواند باعث کاهش رطوبت هوا شود. بعضی مدل ها دارای تحمل گرمایی بالایی هستند و در صورتی که کمپرسور شما گرمای زیادی تولید می کند باید از مدل ها استفاده کنید.

• ماکسیمم دمای هوای محیط دمای هوای محیط. دما هوای محیط در عملکرد دستگاه درایر تبریدی موثر است و در صورت افزایش دمای محیط احتمال خاموش شدن درایر وجود دارد. باید در روزهای گرم تابستان دمای اتاق کمپرسور را کنترل کرده و از خنک بودن آن مطمئن شوید

درایر دومنیک هانتر

درایر دومنیک هانتر

درایر جذبی

کاربرد درایر جذبی غالبا در فضا های است که دمای هوا در آنها تا حدود -40 درجه سانتی گراد کاهش می یابد و طبیعتا درایر های تبریدی در این مکان ها کارائی خود را از دست می دهند. محدوده کاری درایر جذبی در نقطه شبنم های +3 درجه تا -70 سانتیگراد است و از لحاظ کارایی، هوای خروجی از درایر جذبی 35 برابر از هوای خروجی درایر تبریدی خشک تر می باشد.

از دیگر مزیت های درایر های جذبی هزینه تعمیر و نگهداری بسیار ناچیز در آنها است و به عبارتی دیگر Maintenance Free می باشند.

درایر دومنیک هانتر

درایر دومنیک هانتر

قطعات تشکیل دهنده درایر جذبی

خشک کن دیسکانت علاوه بر برج های حاوی مواد جاذب رطوبت، دارای قطعات و تجهیزات خاصی می باشد که به شرح زیر هستند:

  • شاسی CHISSIS
  • صدا خفه کن MUFFLER
  • شیر برقی SOLENOID VALVE
  • پانل کنترل CONTROL PANEL
  • سیستم کنترل انعطاف پذیر LOGIC CONTROL
  • نمایانگر نقطه شبنم DEW POINT MONITOR
  • مخزن حاوی مواد جاذب رطوبت MAIN RECEIVER
  • نمایشگر شیشه ای SIGHT GLASS
  • شیر اطمینان SAFETY VALVE
  • قلاب های ویژه حمل و نقل HOOK
  • شیر دستی BALL VALVE
  • شیر یکطرفه CHEK VALVE
  • شیر برقی ورودی احیاء PORGE METERING VALVE
  • درایر دومنیک هانتر

درایر جذبی چه مزیت های نسبت به درایر تبریدی دارد؟

درایر دومنیک هانتر

همانطور که می دانیم برای تولید هوای فشرده خشک و بدون رطوبت از درایر دیسکانت یا جذبی و درایر تبریدی استفاده می گردد.

در صورتی که دمای محیط دائما بالای صفر باشد می توان از درایر دیسکانت یا درایر تبریدی استفاده نمود ولی اگر محیط مورد نظر دارای دمای زیر صفر باشد و یا اینکه نقطه شبنم در آن شرایط زیر صفر درجه باشد الزما از خشک کن جذبی استفاده می گردد.

در زمان استفاده از درایر تبریدی نقطه شبنم 3 درجه سانتیگراد می باشد و در فشار 7 بار در این وضعیت مقدار رطوبت موجود در هوا 0.7 گرم در متر مکعب است. این در حالی است که در زمان استفاده از درایر جذبی نقطه شنبم حدود -40 سانتیگراد می باشد و در فشار 7 بار در این وضعیت مقدار رطوبت موجو در هوا 0.02 گرم در متر کعب است.

با این تعاریف می توان نتیجه گیری کرد که درایر تبریدی تقریبا هوا را خشک می کند در حالیکه در درایر دیسکانت نسبت خشک کردن هوا بسیار بیشتر می باشد (تقریبا 35 برابر درایر تبریدی). لازم به ذکر است که هم درایر جذبی و هم درایر تبریدی احتیاج به نصب میکرو فیلتر و تله آبگیر دارند.

درایر دیسکانت بدون هیتر یا هیتلس

درایر دومنیک هانتر

ساده ترین نوع درایر جذبی موجود در صنعت، درایر جذبی بدون هیتر می باشد، در این نوع فقط هوای فشرده خشک از لابه لای مواد جاذب رطوبت عبود می کند. در زمانی که سیستم شروع به کار می کند، مخزن 1 در مدار قرار می گیرد و عملیات جذب رطوبت را انجام می دهد و زمانی که مواد جاذب درون مخزن 1 به مرز اشباع می رسند از مدار خارج شده و به مرحله ریکاوری وارد می شود و مخزن 2 به مدار وارد می گردد. مقدار تصفیه هوا در این درایر 12 تا 15 درصد از هوایی است که به درایر وارد می شود و غالبا از این مدل در ظرفیت های کمتر از 30000 لیتر بر دقیقه استفاده می گردد.

درایر دومنیک هانتر

درایر دومنیک هانتر

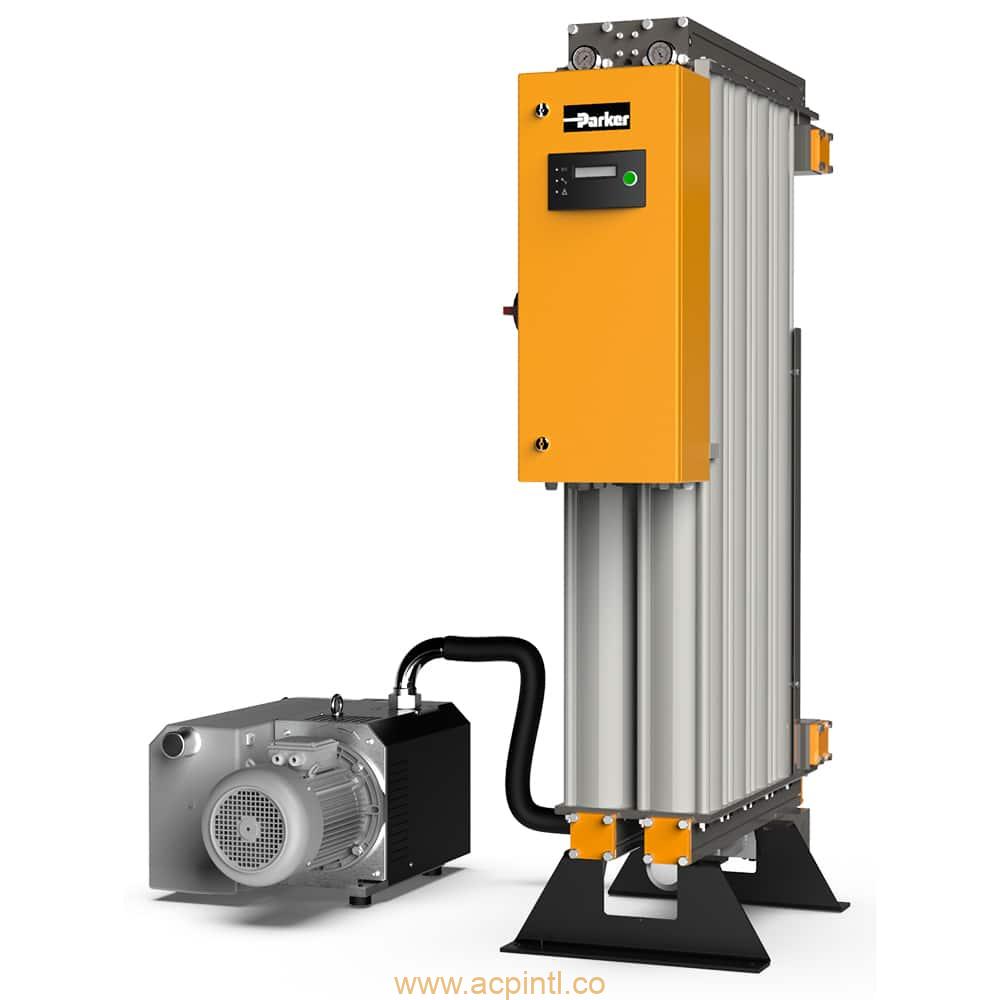

درایر دیسکانت مجهز به هیتر (بلوئردار)

درایر دومنیک هانتر

برای احیاء هرچه سریعتر مواد جاذب رطوبت در این نوع از درایر ها از یک عدد هیتر و فن خارجی استفاده می شود. مانند نوع معمولی برج 1 کار جداسازی رطوبت را انجام می دهد و برج 2 به وسیله فن و هیتر افزایش دما پیدا می کند و رطوبت در این برج از مواد جاذب جدا شده و توسط تزریق قسمتی از هوای خشک تولید شده در خط purg، رطوبت به طور کامل از سیستم خارج می گردد و این روند به همین شکل برای برج 1 انجام می پذیرد. مقدار purg air دراین مدل 1 تا 2 درصد از هوای وارد شده به درایر می باشد و عموما برای ظرفیت های بالاتر از 30000 لیتر بر دقیقه استفاده می شود. از آنجایی که از هیتر و فن در این درایر استفاده می شود هزینه اولیه و هزینه دوران نگهداری بیشتری نسبت به مدل های دیگر دارد.
