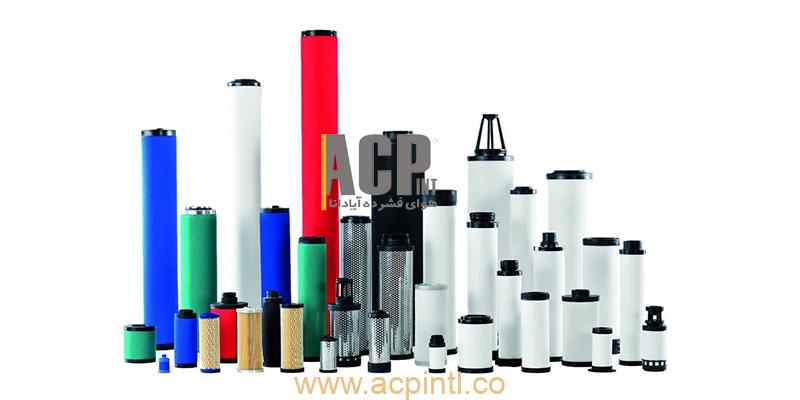

المنت فشار قوی و ضعیف کمپرسور اویل فری اطلس کوپکو

المنت میکرو فیلتر کمپرسور هوا اطلس کوپکو

-2906700300-Atlas Copco Element micro Filter

المنت میکرو فیلتر کمپرسور هوا اطلس کوپکو

Atlas copco part number : 2906700300

Atlas Copco Element micro Filter

المنت فشار قوی و ضعیف کمپرسور اویل فری اطلس کوپکو

Atlas Copco filter

None original elements to std. Atlas Copco filter housing

Generation 1 6 – 500	Name	Type	UF Type	Particle retention	Solids – class (ISO 8573-1)	Oils – class (ISO 8573-1)	Operating temp. range	Differensial pressure
	DD/DDp	Microfilter	MF	0,1 µm	2	2	1,5 to 65 °C	50
	PD	Fine filter	FF	0,01 µm	1	1	1,5 to 65 °C	80
	QD	Activated carbon	AK	N/A	1*	1	1,5 to 45 °C	60
Generation 2 9 – 550	DD/DDp	Microfilter	MF	0,1 µm	2	2	1,5 to 65 °C	50
	PD	Fine filter	FF	0,01 µm	1	1	1,5 to 65 °C	80
	QD	Activated carbon	AK	N/A	1*	1	1,5 to 45 °C	60
*Valid if “S” filter element is installed upstream.

المنت فشار قوی و ضعیف کمپرسور اویل فری اطلس کوپکو

فیلتر سپراتور اطلس کوپکو

ATLAS COPCO
(new)Aluminum
end caps

ATLAS COPCO

Particle retention

0,1 µm

0,01 µm

activated
carbon

Solids – q. class (ISO 8573-1)

Oils -q. class (ISO 8573-1)

Filter media

borosilicate
microfibers

activated
carbon

Operating temp. range[℃]

1,5 to 65

1,5 to 45

Diff. pressure (new) [mbar]

*Valid if “S” filter cartridge is installed upstream
المنت فشار قوی و ضعیف کمپرسور اویل فری اطلس کوپکو

according to ISO 8573-1: 2010

Quality class	Solid particles, max. Number of particles per m³			Pressure dew point (℃)	Oil (including oil vapor) (mg / m³)
Quality class	0.1 μm – 0.5 μm	0.5 μm – 1.0 μm	1.0 μm – 5.0 μm	Pressure dew point (℃)	Oil (including oil vapor) (mg / m³)
0	stricter requirements than Class 1
1	≤ 20,000	≤ 400	≤ 10	≤ -70	≤ 0.01
2	≤ 400,000	≤ 6,000	≤ 100	≤ -40	≤ 0.1
3	–	≤ 90,000	≤ 1,000	≤ -20	≤ 1
4	–	–	≤ 10,000	≤ +3	≤ 5
5	–	–	≤ 100,000	≤ +7	> 5
6	–	–	–	≤ +10	–

المنت فشار قوی و ضعیف کمپرسور اویل فری اطلس کوپکو
